    SLM27524
    双通道 20V, 4.5A/5.5A 高速低边门极驱动器
    样片申请
    SLM2752x Datasheet SiLM27524N Datasheet
    产品概述
    产品特性
    安规认证
    典型应用图
    产品概述

    SLM27524系列是双通道高速低边门极驱动器，可有效驱动MOSFET和IGBT等功率开关。SLM27524采用一种能够从内部极大的降低直通电流的设计，将高峰值的源电流和灌电流脉冲提供给电容负载，以实现轨到轨的驱动能力和典型值仅为18ns的极小传播延迟。

    SLM27524在12V的VDD供电情况下，能够提供4.5A的峰值源电流和5.5A的峰值灌电流。


    产品特性

    两路独立的门极驱动

    4.5A的峰值源电流和5.5A的峰值灌电流能力

    快速的传播延时(典型值为18ns)

    快速的上升和下降时间(典型值为7ns和6ns)

    4.5V到20V的单电源范围

    VDD欠压闭锁功能

    兼容TTL和COMS的输入逻辑电压阈值

    输入端能承受负5V的电压

    两通道之间典型值为2ns的匹配延时

    支持两通道的并联来获得更高的驱动电流

    输入浮空时输出保持为低

    输入输出同相

    工作温度范围为-40°C 到 140°C

    提供SOP8和MSOP8-EP的封装选项

    安规认证

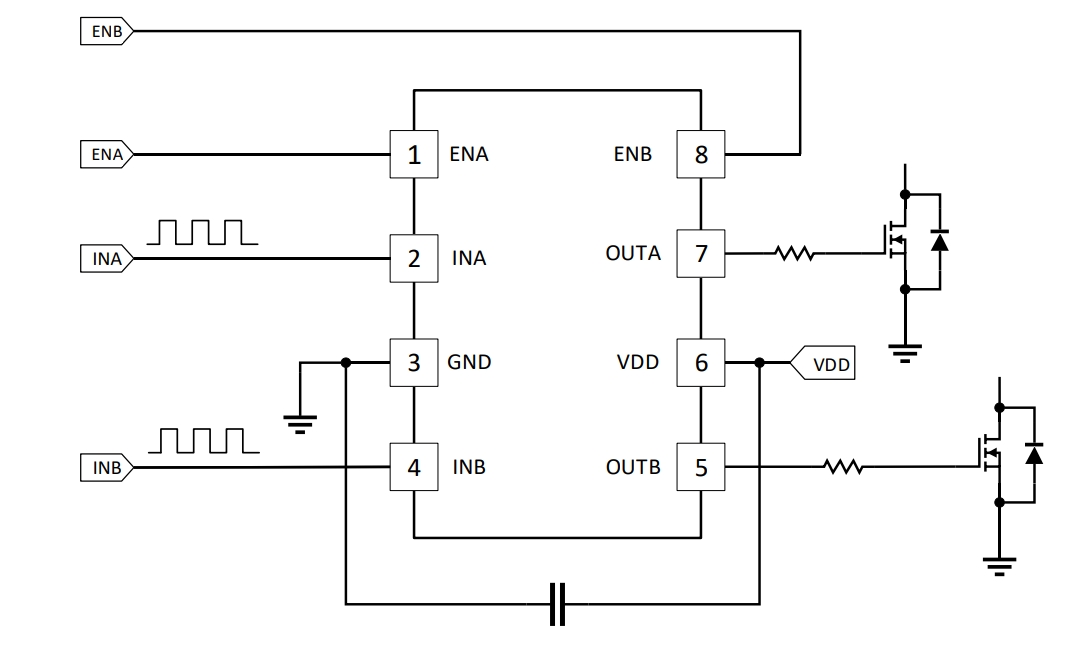

    典型应用图

    2752x (23,24,25).png

    产品参数表

    展开过滤器
    Part Number Power Switch IOH/IOL(A) Input VCC (V) Prop. Delay（ns） Tr/Tf Typ. (ns) Operating Temp（℃） Package Group Packing/QTY
    SLM27524CA-DGIGBT/MOSFET4.5/5.54.5-2018/187/6-40 ~ 140SOP8Reel/2500
    SLM27524GB-DGIGBT/MOSFET4.5/5.54.5-2018/187/6-40 ~ 140MSOP8-EPReel/4000
    SiLM27524NCA-DGIGBT/MOSFET4.5/5.54.5-2018/187/6-40 ~ 140SOP8Reel/2500
    应用案例
