中国，上海——国内领先的驱动类IC一站式提供商BG大游和数明半导体持续深耕隔离驱动领域，于近日正式发布国内首款单通道带DESAT保护功能的IGBT/SiC隔离驱动器SLMi33x 。该芯片内置快速去饱和(DESAT) 故障检测功能、米勒钳位功能、漏极开路故障反馈、软关断功能以及可选择的自恢复模式，兼容光耦隔离驱动器，为客户工程师提供高质量、高性能的替代方案。

通过采用业界领先的双电容隔离技术和“OOK”传输技术，SLMi33x实现了5kVrms的隔离电压和高达10kV的隔离浪涌电压，并具有超过100kV/us (Min.)的共模瞬态抗扰度（CMTI），满足了SiC功率器件对CMTI的高要求，保证了在极端恶劣工作环境下的可靠性和稳定性。SLMi33x的DESAT阈值为6.5V或9V，其最大驱动电流有1.5A，2.5A和4.0A三档，可广泛应用于电机驱动、大功率变频器、不间断电源（UPS）、EV充电、逆变器等应用场景。

SLMi33x性能优势

l  抗负压能力更强

l  最大延时更短

l  输入侧和输出侧的电压范围更宽

l  CMTI值更高，抗干扰能力更出色

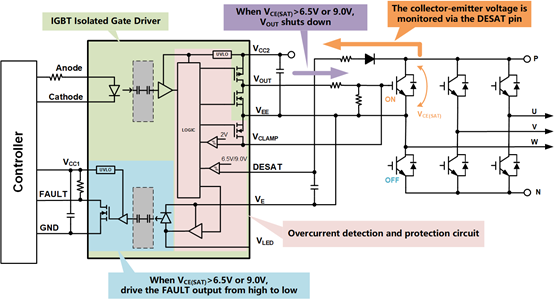

SLMi33x在IGBT三相桥式的典型应用电路如图1所示。正常工作时，Anode和Cathode接收控制器的控制信号，VOUT输出驱动信号来驱动IGBT的开通和关断。当发生短路保护时候，IGBT的VCE电压通过DESAT检测，当DESAT上的电压高于6.5V或9.0V时，即关掉VOUT输出并传到控制端侧并拉低FAULT。

图1. SLMi33x 典型应用电路图

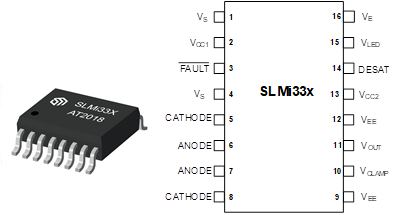

SLMi33x的管脚定义及封装为图2所示 ，其封装为SOIC16 宽体，并提供大于8mm的爬电和间隙距离。

图2. SLMi33x 管脚定义及封装

目前SLMi33x已在各大变频器、逆变器等不同领域通过了客户测试，有12种系列产品可供选择，申请样片请邮件至 sales@cam.anhui.yunfu.zz.pingliang.ww38.viennacitytours.com。

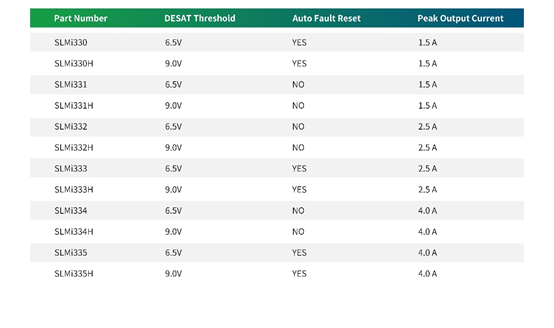

图3. SLMi33x 选型指南
